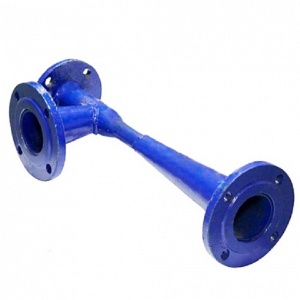

Элеватор №2

Элеватор водоструйный устанавливается на вводах в местную систему отопления. предназначен для снижения температуры воды.
Условное давление  РУ=16кгс/см2
Диаметр горловины: 20мм
Примерный расхол воды из сети, т/ч: 1-2
Присоединение: фланцевое (ду. 1-40мм, 2 и3  -50мм)Водоструйный элеватор состоит:
- Конусообразное сопло через которое со значительной скоростью вытекает высокотемпературная вода  +150o C из магистралей.
- Приемная камера (камера всасывания)  сюда поступает охлажденная вода
- Камера смешивания (смесительный конус)– здесь смешиваются два потока воды разной температуры.
- Диффузор – часть элеватора, через которую уже смешанная вода поступает в системы отопления.
